Руководство JavaFX Line
1. JavaFX Line

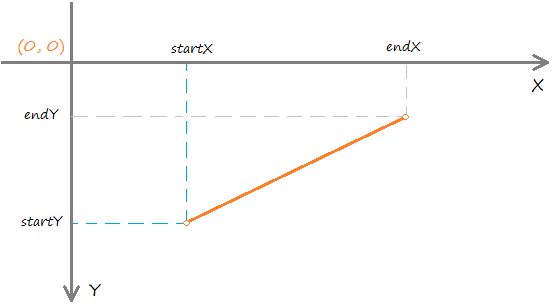

В JavaFX, класс Line используется для наривания прямой линии. Так же как класс Rectangle, Circle, ... они все расширены из класса Shape.
2. Пример с Line

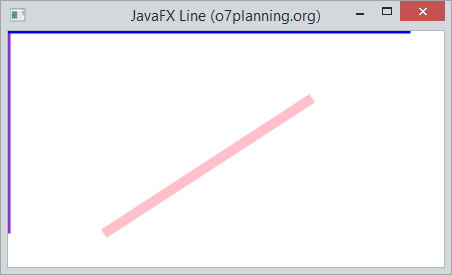

LineDemo.java
package org.o7planning.javafx.line;
import javafx.application.Application;
import javafx.geometry.Insets;
import javafx.scene.Scene;
import javafx.scene.layout.AnchorPane;
import javafx.scene.paint.Color;
import javafx.scene.shape.Line;
import javafx.stage.Stage;
public class LineDemo extends Application {
@Override
public void start(Stage stage) {
// A line in Ox Axis
Line oxLine1 = new Line(0, 0, 400, 0);
// Stroke Width
oxLine1.setStrokeWidth(5);
oxLine1.setStroke(Color.BLUE);
// A line in Oy Axis
Line oyLine = new Line(0, 0, 0, 200);
// Stroke Width
oyLine.setStrokeWidth(5);
oyLine.setStroke(Color.BLUEVIOLET);
// An other Line
Line line = new Line();
line.setStartX(100.0f);
line.setStartY(200.0f);
line.setEndX(300.0f);
line.setEndY(70.0f);
line.setStrokeWidth(10);
line.setStroke(Color.PINK);
AnchorPane root = new AnchorPane();
root.setPadding(new Insets(15));
final Scene scene = new Scene(root, 400, 250);
scene.setFill(null);
root.getChildren().addAll(oyLine, oxLine1, line);
stage.setTitle("JavaFX Line (o7planning.org)");
stage.setScene(scene);
stage.show();
}
public static void main(String[] args) {
launch(args);
}
}
3. Атрибуты Line

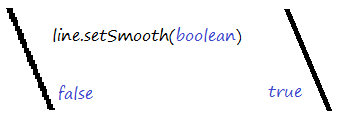

smooth
Значениеị true если вы хотите включить свойство сглаживания (anti-aliasing), и false чтобы отключить свойство сглаживания (anti-aliasing).
strokeWidth
Установить ширину линии.
stroke
Использовть метод setStroke для установки цвета линии.
// Set Line color.
line.setStroke(Color.RED);

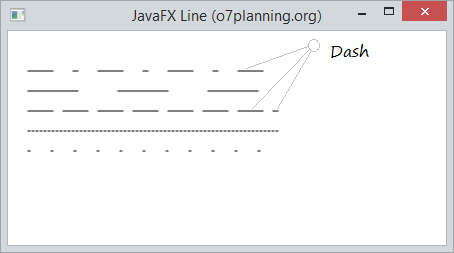

Stroke Dash Array
LineStrokeDashArrayDemo.java
package org.o7planning.javafx.line;
import javafx.application.Application;
import javafx.geometry.Insets;
import javafx.scene.Scene;
import javafx.scene.layout.AnchorPane;
import javafx.scene.shape.Line;
import javafx.stage.Stage;
public class LineStrokeDashArrayDemo extends Application {
@Override
public void start(Stage stage) {
Line line1 = new Line(20, 40, 270, 40);
line1.getStrokeDashArray().addAll(25.0, 20.0, 5.0, 20.0);
Line line2 = new Line(20, 60, 270, 60);
line2.getStrokeDashArray().addAll(50.0, 40.0);
Line line3 = new Line(20, 80, 270, 80);
line3.getStrokeDashArray().addAll(25.0, 10.0);
Line line4 = new Line(20, 100, 270, 100);
line4.getStrokeDashArray().addAll(2.0);
Line line5 = new Line(20, 120, 270, 120);
line5.getStrokeDashArray().addAll(2.0, 21.0);
AnchorPane root = new AnchorPane();
root.setPadding(new Insets(5));
final Scene scene = new Scene(root, 400, 250);
root.getChildren().addAll(line1, line2, line3, line4, line5);
stage.setTitle("JavaFX Line (o7planning.org)");
stage.setScene(scene);
stage.show();
}
public static void main(String[] args) {
launch(args);
}
}
strokeDashOffset
stroke-dashoffset - Это дополнительный атрибут к атрибуту stroke-dasharray, который имеет способность передвигать момент начала dash.
strokeLineCap
strokeLineCap - определяет фигуру использованную в конце. Есть 3 фигуры как в изображении ниже:
- StrokeLineCap.BUTT
- StrokeLineCap.ROUND
- StrokeLineCap.SQUARE

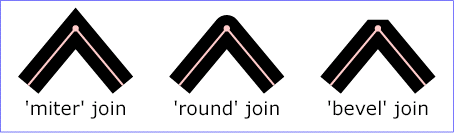

strokeLineJoin
stroke-linejoin: Определяет фигуру в углу пересеченных линий. Есть 3 вида фигуры:
- StrokeLineJoin.MITER
- StrokeLineJoin.BEVEL
- StrokeLineJoin.ROUND

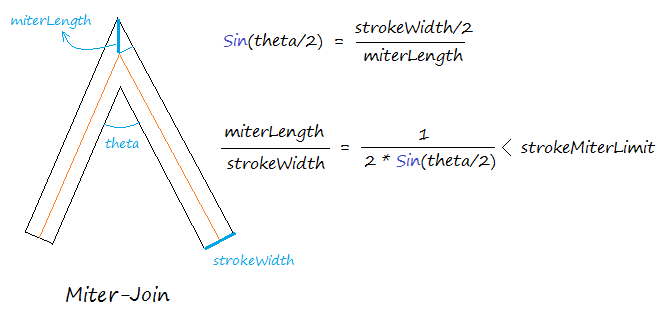

strokeMiterLimit
strokeMiterLimit - Это значение в диапазоне 0-1, которое применяется в случае strokeLineJoin = StoreLineJoin.MITER. Чтобы ограничить пропорцию между miterLengh и strokeWidth.

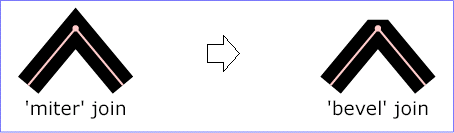

Чем меньше угол при пересечении двух прямых линий (чем острее угол). Пропорция между miterLength и storeWidth может быть больше storeMiterLimit. В данном случае фигура при пересечении между двумя прямыми линиями изменится из "Miter-Join" в "Bevel-Join".
