1- Android FrameLayout

FrameLayout это простой лейаут(layout), который может содержить один или много дочерних View, и они могут быть перекрыты (overlap) друг другом. Вам нужно использовать атрибут android:layout_gravity для дочерних View чтобы определить их местоположения.

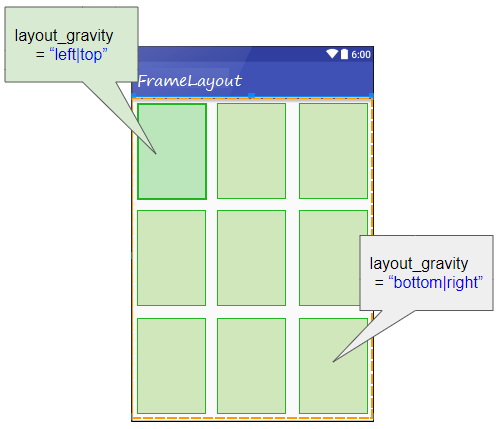

В частности FrameLayout имеет 9 областей гравитации (gravity) как в изображении. Заметьте: Что это воображаемые области, это не значит что FrameLayout разделен на 9 частей.

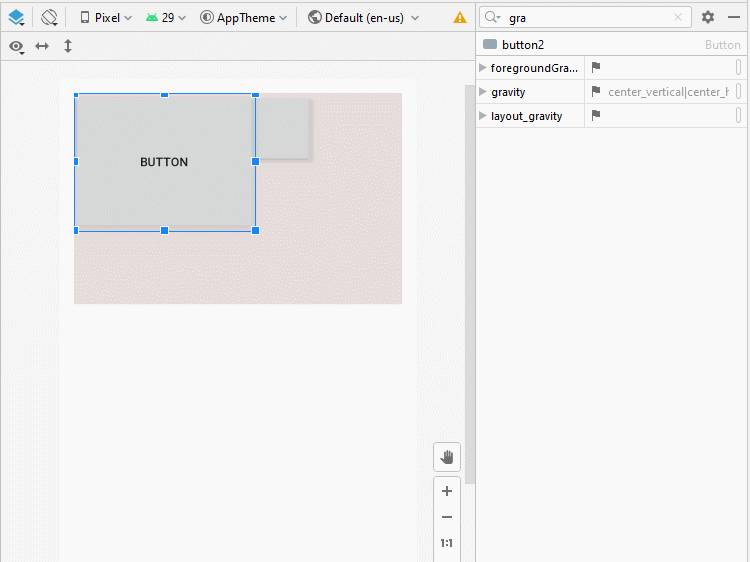

Когда View добавляется в FrameLayout, по умолчанию он будет расположен в области гравитации "left|top". Посмотрим пример, я добавляю 2 Button в FrameLayout, по умолчанию они будут расположены в области гравитации "left|top" и вы увидите как они перекрывают друг друга.

Используйте атрибут android:layout_gravity для button чтобы настроить его местоположение.

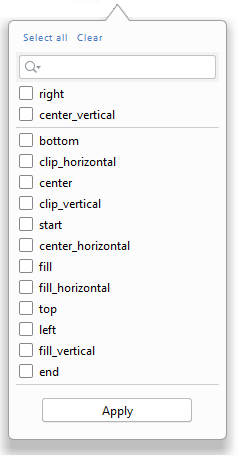

Значение у android:layout_gravity это сочетание одного из следующих значений:

Constant in Java	Value	Description
Gravity.LEFT	left
Gravity.CENTER_HORIZONTAL	center_horizontal
Gravity.RIGHT	right
~~Gravity.CLIP_HORIZONTAL~~	~~clip_horizontal~~
~~Gravity.FILL_HORIZONTAL~~	~~fill_horizontal~~

Gravity.TOP	top
Gravity.CENTER_VERTICAL	center_vertical
Gravity.BOTTOM	bottom
~~Gravity.CLIP_VERTICAL~~	~~clip_vertical~~
~~Gravity.FILL_VERTICAL~~	~~fill_vertical~~

Gravity.START	start
Gravity.END	end
Gravity.CENTER	center
~~Gravity.FILL~~	~~fill~~

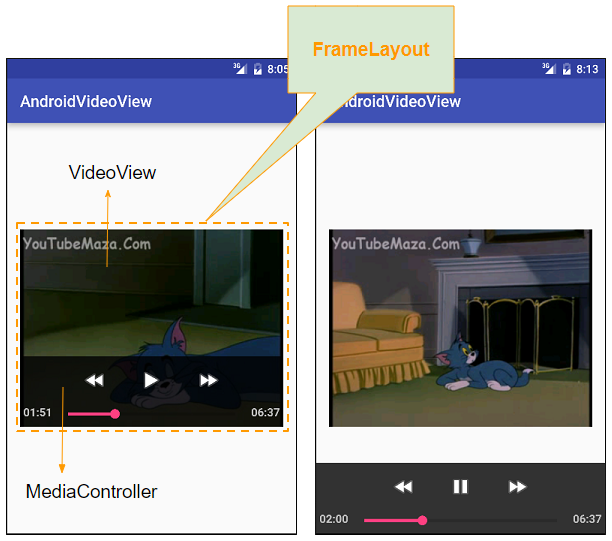

Ниже является изображение расположения VideoView и MediaController в один FrameLayout, он экономит пространство приложения и приносит хороший опыт для пользователя.

Android VideoView

2- Пример FrameLayout

В данном примере я расположу один ImageView и 2 TextView в один FrameLayout, потом настрою положение для них через атрибут android:layout_gravity.

Просмотр примера:

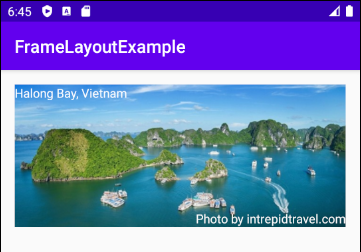

Show in Portraint screen

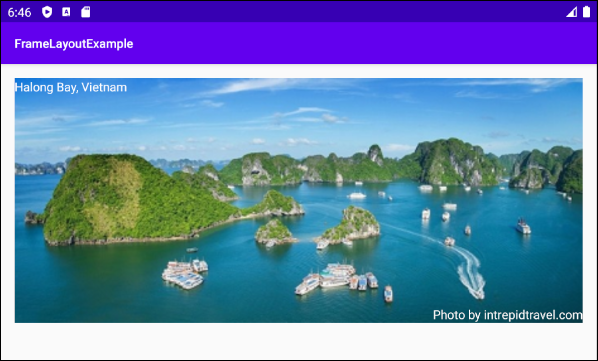

Show in Landscape screen

OK. На Android Studio создайте новый project:

File > New > New Project > Empty Activity
- Name: FrameLayoutExample
- Package name: org.o7planning.framelayoutexample
- Language: Java

Приготовьте файл изображения:

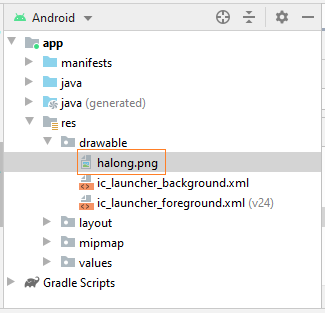

Скопируйте файл изображения в папку "drawable" у project:

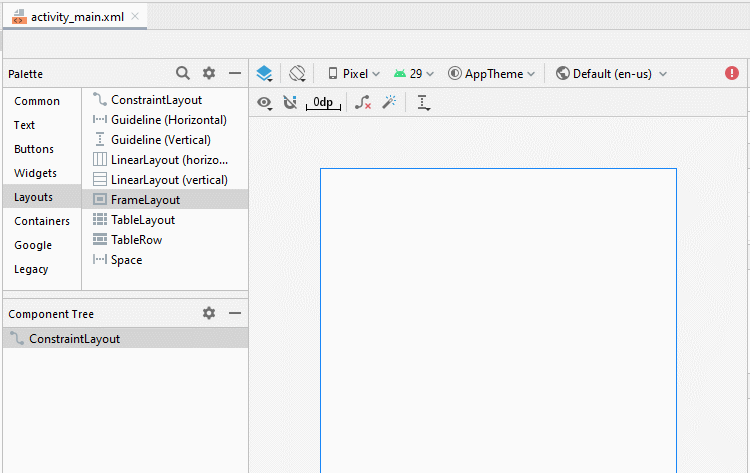

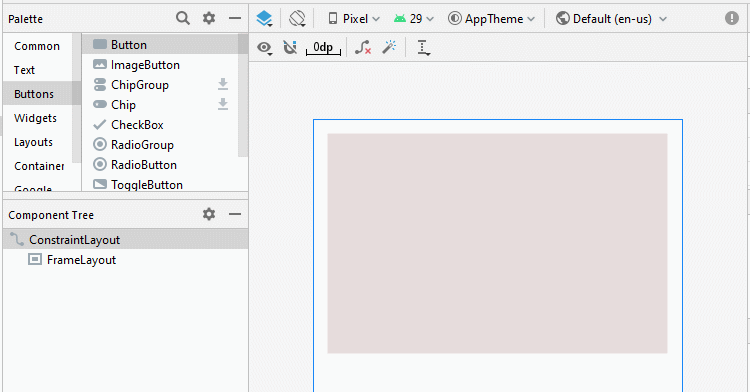

Смоделируйте интерфейс приложения:

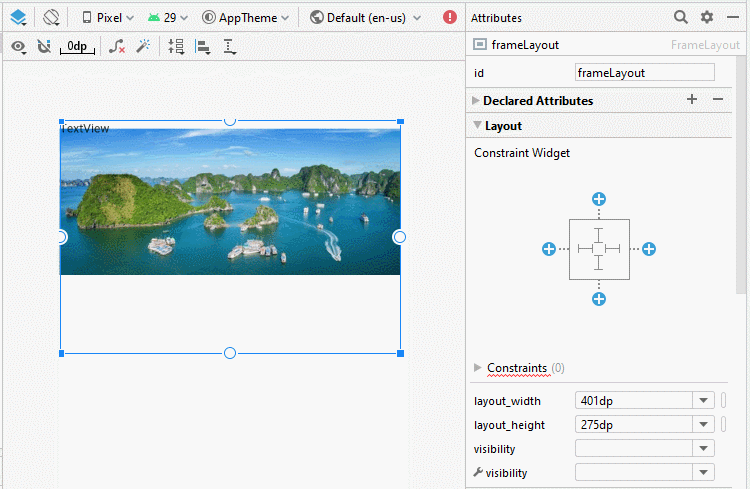

Настроить ограничения (constraint) для FrameLayout:

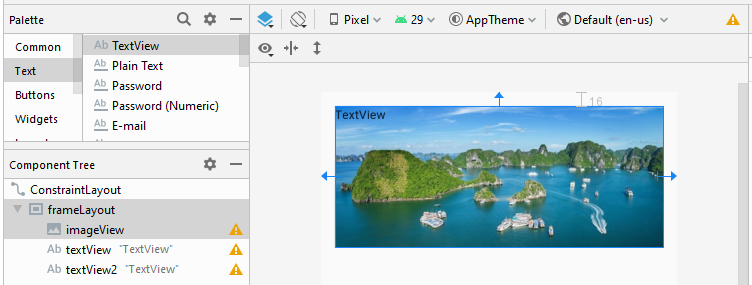

Настроить важные атрибуты для ImageView чтобы гарантировать он заполнит FrameLayout.

* imageView *


<ImageView
    android:id="@+id/imageView"
    android:layout_width="match_parent"
    android:layout_height="wrap_content"
    android:adjustViewBounds="true"
    android:scaleType="fitXY"
    app:srcCompat="@drawable/halong" />

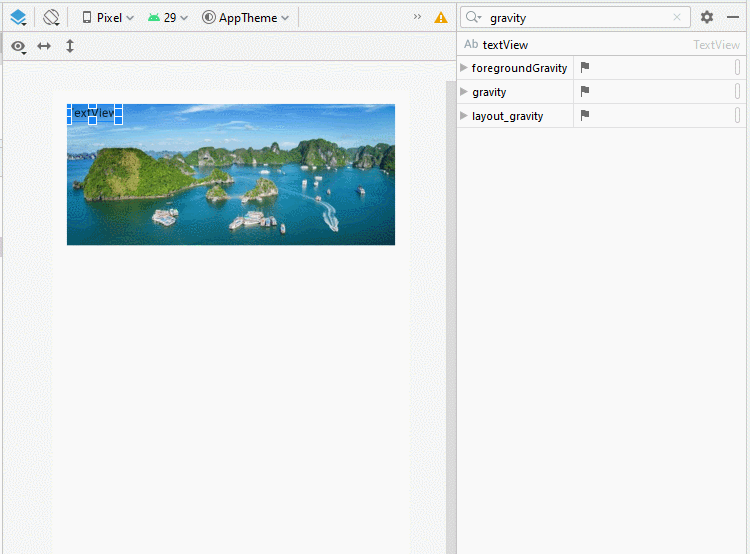

Настроить атрибут android:layout_gravity для TextView:

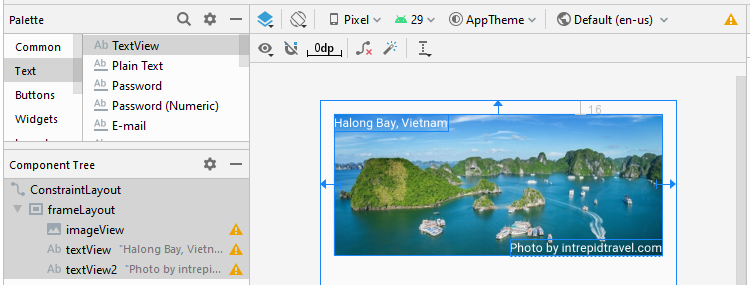

Настроить text, textColor для TextView:

activity_main.xml


<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <FrameLayout
        android:id="@+id/frameLayout"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginLeft="16dp"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        android:layout_marginRight="16dp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent">

        <ImageView
            android:id="@+id/imageView"
            android:layout_width="match_parent"
            android:layout_height="wrap_content"
            android:adjustViewBounds="true"
            android:scaleType="fitXY"
            app:srcCompat="@drawable/halong" />

        <TextView
            android:id="@+id/textView"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="top|left"
            android:text="Halong Bay, Vietnam"
            android:textColor="#FFFFFF" />

        <TextView
            android:id="@+id/textView2"
            android:layout_width="wrap_content"
            android:layout_height="wrap_content"
            android:layout_gravity="bottom|right"
            android:text="Photo by intrepidtravel.com"
            android:textColor="#FFFFFF" />

    </FrameLayout>
</androidx.constraintlayout.widget.ConstraintLayout>

MainActivity.java


package org.o7planning.framelayoutexample;

import androidx.appcompat.app.AppCompatActivity;

import android.os.Bundle;
import android.view.Gravity;

public class MainActivity extends AppCompatActivity {

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);
    }
}
