Руководство Android ViewPager2

Android ViewPager2 vs ViewPager
Example: ViewPager2
Example: Transformation

1. Android ViewPager2 vs ViewPager

Android ViewPager это компонент интерфейса представленный в библиотеке поддержки Android, он позволяет пользователю свайпать (swipe) на лево или на право, чтобы посмтреть абсолютно новую страницу (экрана).

ViewPager/ViewPager2

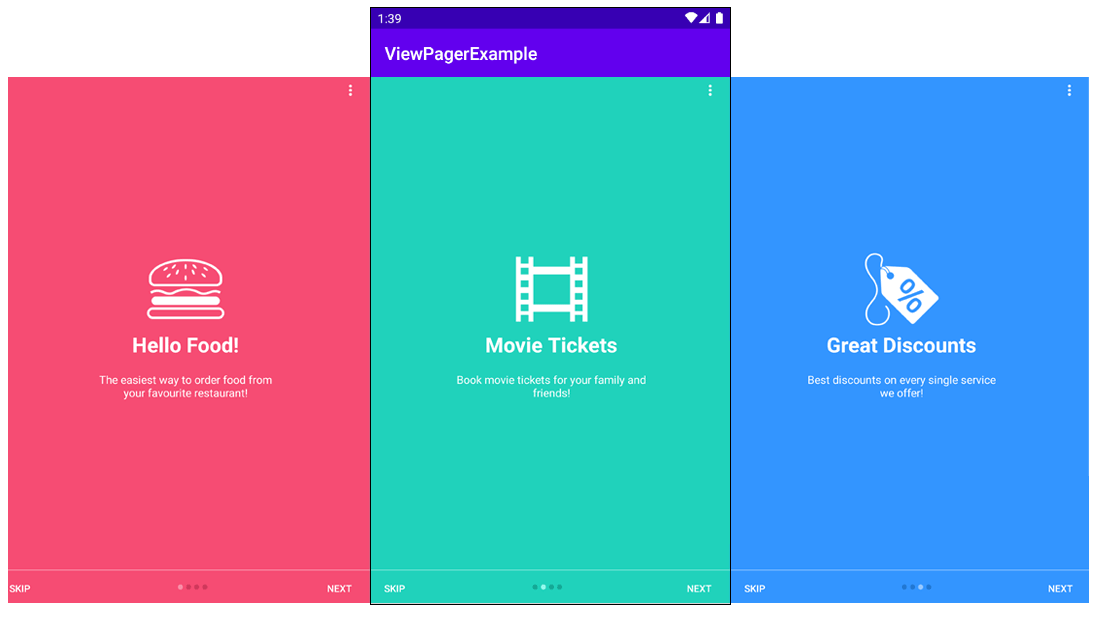

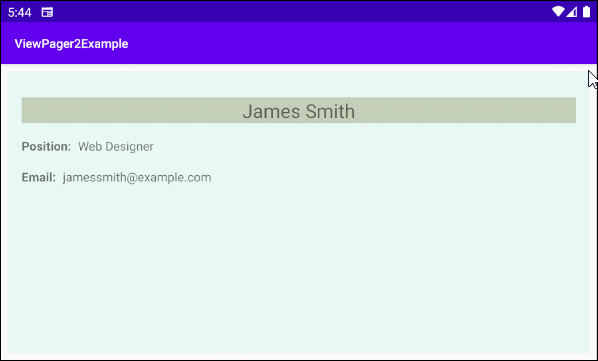

Один ViewPager/ViewPager2 где каждая страница заполняет экран, пользователь может свайпать (swipe) на лево, чтобы перейти к следующей странице или на право, чтобы вернуться к предыдущей.

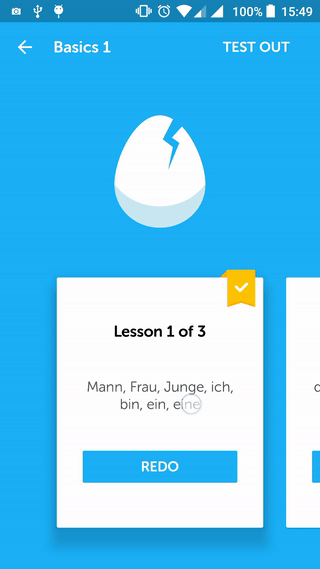

ViewPager/ViewPager2 может увидеть на приложении по обучению иностранного языка Duolingo.

ViewPager2 vs ViewPager

Как мы уже знаем, команда Android постоянно выпускает новые обновления и улучшения для Android Framework. Один из компонентов получивших большие обновления это ViewPager2. ViewPager2 это замена ViewPager и имеет некоторые улучшения по производительности и дополнительных функций.

Так что эе нового в ViewPager2?

ViewPager2 это импровизированная версия у ViewPager предоставляющая дополнительные функции и разрешает часто встречаемые проблемы в ViewPager.
ViewPager2 построен наRecyclerView. Поэтому у вас есть прекрасные преимущества, что есть у RecyclerView. Например: вы можете воспользоваться DiffUtils чтобыы эффектвно рассчитать разницу между наборами данных и обновлять ViewPager с анимациями.
ViewPager2 поддерживает вертикальное направление (Vertical Orientation). Если использовать ViewPager, вам нужно написать дополнительные кастомизации для ViewPager чтобы получить одинаковые результаты.
ViewPager2 поддерживает Right-to-Left (RTL) и это будет автоматически включено на основании App Locale.
При работе с набором Fragment. Если один из Fragment меняет свой интерфейс, вам нужно только вызвать метод notifyDatasetChanged() чтобы обновить интерфейс приложения правильным способом.
ViewPager2 поддерживает трансформацию (transformation) страницы, тое есть вы можете предоставить анимации при переключении между страницами. Вы так же можете написать собственный кастомизированный PageTransformer.
PagerAdapter заменен на RecyclerView.
FragmentStatePagerAdapter заменен на FragmentStateAdapter.

Library

ViewPager2 это компонент не имеющийся наготове в стандартной библиотеке Android, поэтому если вы хотите использовать его, вам нужно его установить в ваш project.

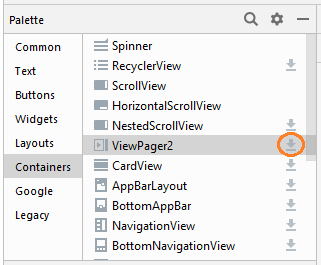

Вы можете установить ViewPager2 из Palette окна дизайна.

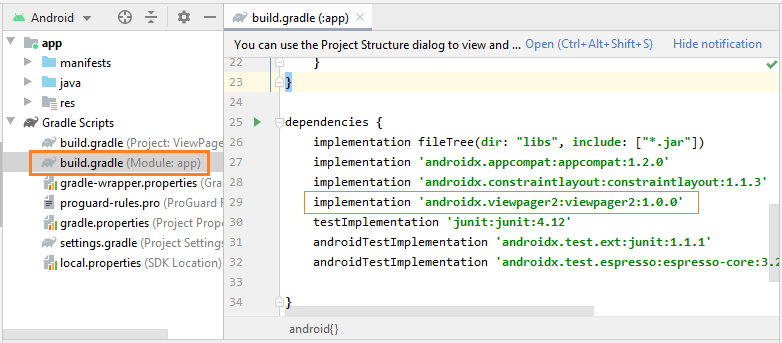

После установки, вы увидите библиотеку ViewPager2 объявленную в build.gradle (Module: app).

implementation 'androidx.viewpager2:viewpager2:1.0.0'

https://mvnrepository.com/artifact/androidx.viewpager2/viewpager2

2. Example: ViewPager2

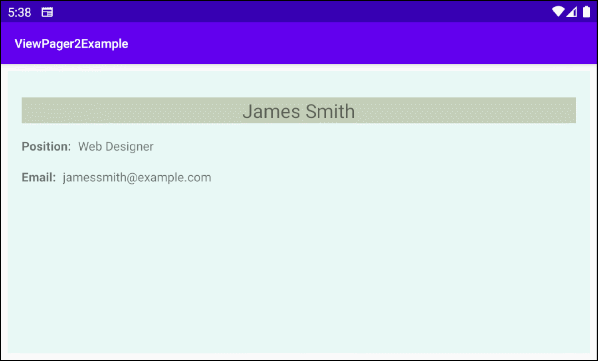

Теперь мы выполним пример ViewPager2 и используем Fragment в качестве схемы для каждой страницы. Ниже является изображение для просмотра примера:

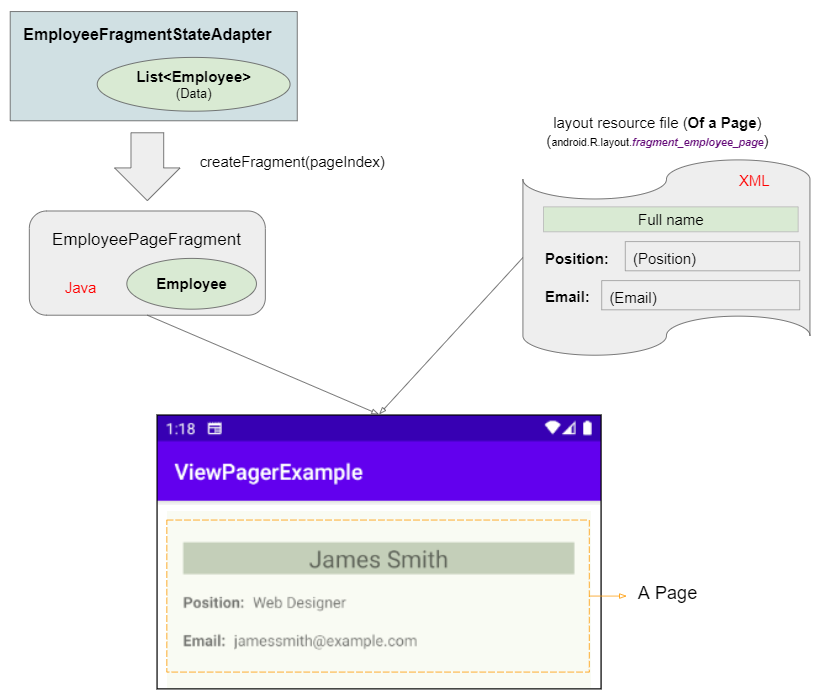

Файл fragment_employee_page.xml это схема интерфейса страницы (Page).
Класс EmployeePageFragment содержит данные объекта Employee и отображает их на одной странице (Page).

На Android Studio создайте новый project:

File > New > New Project > Empty Activity
- Name: ViewPager2Example
- Package name: org.o7planning.viewpager2example
- Language: Java

Как было сказано выше ViewPager2 это компонент не имеющийся в стандартной библиотеке Android, поэтому следующий шаг это вам нужно установить его в ваш project из Palette окна дизайна.

И создайте Fragment (EmployeePageFragment), он соответствует странице (Page) ViewPager2:

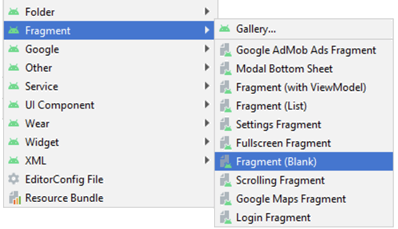

File > New > Fragment > Fragment (Blank)

Fragment Name: EmployeePageFragment
Fragment Layout Name: fragment_page_employee
Source Language: Java

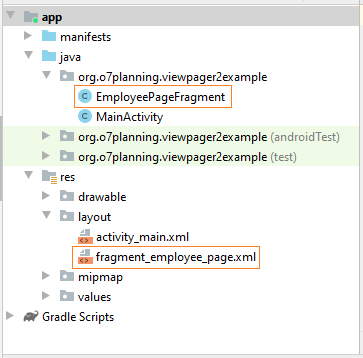

Теперь вы увидите два созданных файла:

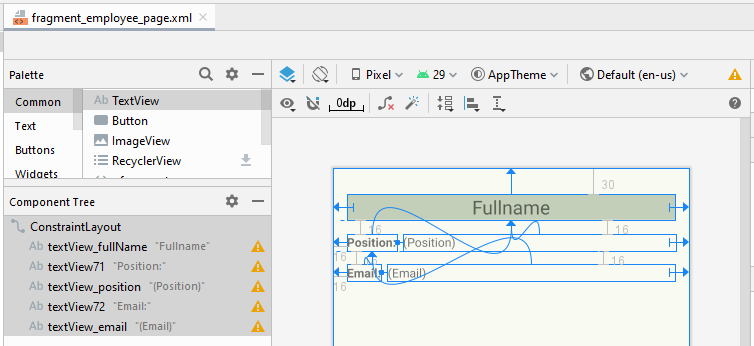

Откройте файл fragment_employee_page.xml чтобы создать дизайн интерфейса.

fragment_employee_page.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent">

    <TextView
        android:id="@+id/textView_fullName"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginLeft="16dp"
        android:layout_marginTop="30dp"
        android:layout_marginEnd="16dp"
        android:layout_marginRight="16dp"
        android:background="#C4CFB9"
        android:gravity="center_horizontal"
        android:text="Fullname"
        android:textSize="22sp"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />

    <TextView
        android:id="@+id/textView71"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginLeft="16dp"
        android:layout_marginTop="16dp"
        android:text="Position:"
        android:textStyle="bold"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView_fullName" />

    <TextView
        android:id="@+id/textView_position"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        android:layout_marginRight="16dp"
        android:text="(Position)"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/textView71"
        app:layout_constraintTop_toBottomOf="@+id/textView_fullName" />

    <TextView
        android:id="@+id/textView72"
        android:layout_width="wrap_content"
        android:layout_height="wrap_content"
        android:layout_marginStart="16dp"
        android:layout_marginLeft="16dp"
        android:layout_marginTop="16dp"
        android:text="Email:"
        android:textStyle="bold"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toBottomOf="@+id/textView71" />

    <TextView
        android:id="@+id/textView_email"
        android:layout_width="0dp"
        android:layout_height="wrap_content"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="16dp"
        android:layout_marginEnd="16dp"
        android:layout_marginRight="16dp"
        android:text="(Email)"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toEndOf="@+id/textView72"
        app:layout_constraintTop_toBottomOf="@+id/textView71" />

</androidx.constraintlayout.widget.ConstraintLayout>

EmployeePageFragment.java

package org.o7planning.viewpager2example;

import android.graphics.Color;
import android.os.Bundle;
import android.util.Log;
import android.view.LayoutInflater;
import android.view.View;
import android.view.ViewGroup;
import android.widget.TextView;

import androidx.annotation.NonNull;
import androidx.annotation.Nullable;
import androidx.fragment.app.Fragment;

public class EmployeePageFragment  extends Fragment {

    private static final String LOG_TAG = "AndroidExample";

    private Employee employee;

    private TextView textViewEmail;
    private TextView textViewPosition;
    private TextView textViewFullName;

    private static int counter = 0;

    // IMPORTANT:
    // Required default public constructor.
    // If configuration change.
    // For example: User rotate the Phone,
    //  Android will create new Fragment (EmployeePageFragment) via default Constructor
    //  so this.employee will be null.
    public EmployeePageFragment() {

    }

    public EmployeePageFragment(Employee employee) {
        this.employee = employee;
    }

    @Override
    public View onCreateView(LayoutInflater inflater, ViewGroup container,
                             Bundle savedInstanceState) {
        View view = (ViewGroup) inflater.inflate(
                R.layout.fragment_employee_page, container, false);

        counter++;
        if(counter % 2 == 0) {
            view.setBackgroundColor(Color.parseColor("#ebdef0"));
        } else  {
            view.setBackgroundColor(Color.parseColor("#e8f8f5"));
        }

        this.textViewFullName = view.findViewById(R.id.textView_fullName);
        this.textViewPosition = view.findViewById(R.id.textView_position);
        this.textViewEmail = view.findViewById(R.id.textView_email);

        return view;
    }


    // Called when configuration change.
    // For example: User rotate the Phone,
    //  Android will create new Fragment (EmployeePageFragment) object via default Constructor
    //  so this.employee will be null.
    @Override
    public void onSaveInstanceState(@NonNull Bundle outState) {
        Log.i(LOG_TAG, "onSaveInstanceState: save employee data to Bundle");
        // Convert employee object to Bundle.
        Bundle dataBundle = this.employeeToBundle(this.employee);
        outState.putAll(dataBundle);

        super.onSaveInstanceState(outState);
    }


    @Override
    public void onViewStateRestored(@Nullable Bundle savedInstanceState) {
        Log.i(LOG_TAG, "onViewStateRestored");

        super.onViewStateRestored(savedInstanceState);
    }

    @Override
    public void onViewCreated(@NonNull View view, @Nullable Bundle savedInstanceState) {
        Log.i(LOG_TAG, "onViewCreated");
        super.onViewCreated(view, savedInstanceState);

        if(this.employee == null)  {
            Log.i(LOG_TAG, "Get employee data from savedInstanceState");
            // The state was saved by onSaveInstanceState(Bundle outState) method.
            this.employee = this.bundleToEmployee(savedInstanceState);
        }
        this.showInGUI(this.employee);
    }

    // Call where View ready.
    private void showInGUI(Employee employee)  {
        this.textViewFullName.setText(employee.getFullName());
        this.textViewPosition.setText(employee.getPosition());
        this.textViewEmail.setText(employee.getEmail());
    }

    private Bundle employeeToBundle(Employee employee)  {
        Bundle bundle = new Bundle();
        bundle.putString("fullName", employee.getFullName());
        bundle.putString("position", employee.getPosition());
        bundle.putString("email", employee.getEmail());

        return bundle;
    }

    private Employee bundleToEmployee(Bundle savedInstanceState) {
        String fullName = savedInstanceState.getString("fullName");
        String position = savedInstanceState.getString("position");
        String email = savedInstanceState.getString("email");
        return new Employee(fullName, email, position);
    }

}

EmployeeFragmentStateAdapter.java

package org.o7planning.viewpager2example;

import androidx.annotation.NonNull;
import androidx.fragment.app.Fragment;
import androidx.fragment.app.FragmentActivity;
import androidx.viewpager2.adapter.FragmentStateAdapter;

import java.util.ArrayList;
import java.util.List;

public class EmployeeFragmentStateAdapter extends FragmentStateAdapter {

    private List<Employee> employees;


    public EmployeeFragmentStateAdapter(@NonNull FragmentActivity fragmentActivity) {
        super(fragmentActivity);

        this.employees = this.intDatas();
    }

    private List<Employee> intDatas()  {
        Employee emp1 = new Employee("James Smith", "jamessmith@example.com", "Web Designer");
        Employee emp2 = new Employee("Elizabeth Johnson", "elizabethjohnson@example.com", "Project Manager");
        Employee emp3 = new Employee("Catherine Johnson", "catherinejohnson@example.com", "President of Sales");

        List<Employee> list = new ArrayList<Employee>();
        list.add(emp1);
        list.add(emp2);
        list.add(emp3);
        return list;
    }

    @NonNull
    @Override
    public Fragment createFragment(int position) {
        Employee employee = this.employees.get(position);
        return new EmployeePageFragment(employee);
    }


    @Override
    public int getItemCount() {
        return this.employees.size();
    }
}

Employee.java

package org.o7planning.viewpager2example;

public class Employee {

    private String fullName;
    private String email;
    private String position;

    public Employee(String fullName, String email, String position) {
        this.fullName = fullName;
        this.email = email;
        this.position = position;
    }

    public String getFullName() {
        return fullName;
    }

    public void setFullName(String fullName) {
        this.fullName = fullName;
    }

    public String getEmail() {
        return email;
    }

    public void setEmail(String email) {
        this.email = email;
    }

    public String getPosition() {
        return position;
    }

    public void setPosition(String position) {
        this.position = position;
    }

}

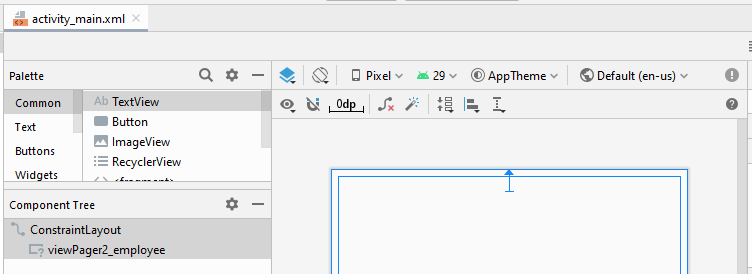

Главный интерфейс приложения:

activity_main.xml

<?xml version="1.0" encoding="utf-8"?>
<androidx.constraintlayout.widget.ConstraintLayout
    xmlns:android="http://schemas.android.com/apk/res/android"
    xmlns:app="http://schemas.android.com/apk/res-auto"
    xmlns:tools="http://schemas.android.com/tools"
    android:layout_width="match_parent"
    android:layout_height="match_parent"
    tools:context=".MainActivity">

    <androidx.viewpager2.widget.ViewPager2
        android:id="@+id/viewPager2_employee"
        android:layout_width="0dp"
        android:layout_height="0dp"
        android:layout_marginStart="8dp"
        android:layout_marginLeft="8dp"
        android:layout_marginTop="8dp"
        android:layout_marginEnd="8dp"
        android:layout_marginRight="8dp"
        android:layout_marginBottom="8dp"
        app:layout_constraintBottom_toBottomOf="parent"
        app:layout_constraintEnd_toEndOf="parent"
        app:layout_constraintStart_toStartOf="parent"
        app:layout_constraintTop_toTopOf="parent" />
</androidx.constraintlayout.widget.ConstraintLayout>

MainActivity.java

package org.o7planning.viewpager2example;

import androidx.appcompat.app.AppCompatActivity;
import androidx.viewpager2.widget.ViewPager2;

import android.os.Bundle;

public class MainActivity extends AppCompatActivity {

    private ViewPager2 viewPager2Employee;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        this.viewPager2Employee = findViewById(R.id.viewPager2_employee);

        // Employee FragmentStateAdapter.
        EmployeeFragmentStateAdapter adapter = new EmployeeFragmentStateAdapter(this);
        this.viewPager2Employee.setAdapter(adapter);
    }

}

3. Example: Transformation

Чтобы отобразить анимационный эффект, когда пользователь переключает между страницами, вам нужно написать класс, который применяет (implements) interface ViewPager2.PageTransformer и предоставляет его для объекта ViewPager2.

ViewPager2 viewPager = findViewById(R.id.pager);
...
viewPager.setPageTransformer(new YourPageTransformer());

Interface ViewPager2.PageTransformer имеется только в одном методе transformPage(), который вызывается один раз для каждого перехода (transition).

/**
 * Apply a property transformation to the given page.
 *
 * @param page Apply the transformation to this page
 * @param position Position of page relative to the current front-and-center
 *                 position of the pager. 0 is front and center. 1 is one full
 *                 page position to the right, and -2 is two pages to the left.
 *                 Minimum / maximum observed values depend on how many pages we keep
 *                 attached, which depends on offscreenPageLimit.
 *
 * @see #setOffscreenPageLimit(int)
 */
void transformPage(@NonNull View page, float position);

Прдолжаем с примером выше, мы добавим к нему анимационный эффект.

Zoom Out Page Transformer

ZoomOutPageTransformer.java

package org.o7planning.viewpager2example.transformer;

import android.view.View;

import androidx.viewpager2.widget.ViewPager2;

public class ZoomOutPageTransformer implements ViewPager2.PageTransformer {
    private static final float MIN_SCALE = 0.85f;
    private static final float MIN_ALPHA = 0.5f;

    public void transformPage(View view, float position) {
        int pageWidth = view.getWidth();
        int pageHeight = view.getHeight();

        if (position < -1) { // [-Infinity,-1)
            // This page is way off-screen to the left.
            view.setAlpha(0f);

        } else if (position <= 1) { // [-1,1]
            // Modify the default slide transition to shrink the page as well
            float scaleFactor = Math.max(MIN_SCALE, 1 - Math.abs(position));
            float vertMargin = pageHeight * (1 - scaleFactor) / 2;
            float horzMargin = pageWidth * (1 - scaleFactor) / 2;
            if (position < 0) {
                view.setTranslationX(horzMargin - vertMargin / 2);
            } else {
                view.setTranslationX(-horzMargin + vertMargin / 2);
            }

            // Scale the page down (between MIN_SCALE and 1)
            view.setScaleX(scaleFactor);
            view.setScaleY(scaleFactor);

            // Fade the page relative to its size.
            view.setAlpha(MIN_ALPHA +
                    (scaleFactor - MIN_SCALE) /
                            (1 - MIN_SCALE) * (1 - MIN_ALPHA));

        } else { // (1,+Infinity]
            // This page is way off-screen to the right.
            view.setAlpha(0f);
        }
    }
}

MainActivity.java (Zoom Out Page Transformer)

package org.o7planning.viewpager2example;

import androidx.appcompat.app.AppCompatActivity;
import androidx.viewpager2.widget.ViewPager2;

import android.os.Bundle;
import org.o7planning.viewpager2example.transformer.ZoomOutPageTransformer;

public class MainActivity extends AppCompatActivity {

    private ViewPager2 viewPager2Employee;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        this.viewPager2Employee = findViewById(R.id.viewPager2_employee);

        // Employee FragmentStateAdapter.
        EmployeeFragmentStateAdapter adapter = new EmployeeFragmentStateAdapter(this);
        this.viewPager2Employee.setAdapter(adapter);

        // PageTransformer
        this.viewPager2Employee.setPageTransformer(new ZoomOutPageTransformer());

    }
}

Depth Page Transformer

DepthPageTransformer.java

package org.o7planning.viewpager2example.transformer;

import android.view.View;

import androidx.annotation.RequiresApi;
import androidx.viewpager2.widget.ViewPager2;

@RequiresApi(21)
public class DepthPageTransformer implements ViewPager2.PageTransformer {
    private static final float MIN_SCALE = 0.75f;

    public void transformPage(View view, float position) {
        int pageWidth = view.getWidth();

        if (position < -1) { // [-Infinity,-1)
            // This page is way off-screen to the left.
            view.setAlpha(0f);

        } else if (position <= 0) { // [-1,0]
            // Use the default slide transition when moving to the left page
            view.setAlpha(1f);
            view.setTranslationX(0f);
            view.setTranslationZ(0f);
            view.setScaleX(1f);
            view.setScaleY(1f);

        } else if (position <= 1) { // (0,1]
            // Fade the page out.
            view.setAlpha(1 - position);

            // Counteract the default slide transition
            view.setTranslationX(pageWidth * -position);
            // Move it behind the left page
            view.setTranslationZ(-1f);

            // Scale the page down (between MIN_SCALE and 1)
            float scaleFactor = MIN_SCALE
                    + (1 - MIN_SCALE) * (1 - Math.abs(position));
            view.setScaleX(scaleFactor);
            view.setScaleY(scaleFactor);

        } else { // (1,+Infinity]
            // This page is way off-screen to the right.
            view.setAlpha(0f);
        }
    }
}

MainActivity.java (Depth Page Transformer)

package org.o7planning.viewpager2example;

import androidx.appcompat.app.AppCompatActivity;
import androidx.viewpager2.widget.ViewPager2;

import android.os.Build;
import android.os.Bundle;

import org.o7planning.viewpager2example.transformer.DepthPageTransformer;

public class MainActivity extends AppCompatActivity {

    private ViewPager2 viewPager2Employee;

    @Override
    protected void onCreate(Bundle savedInstanceState) {
        super.onCreate(savedInstanceState);
        setContentView(R.layout.activity_main);

        this.viewPager2Employee = findViewById(R.id.viewPager2_employee);

        // Employee FragmentStateAdapter.
        EmployeeFragmentStateAdapter adapter = new EmployeeFragmentStateAdapter(this);
        this.viewPager2Employee.setAdapter(adapter);

        // PageTransformer
        if (Build.VERSION.SDK_INT >= Build.VERSION_CODES.LOLLIPOP) { // Api 21+.
           this.viewPager2Employee.setPageTransformer(new DepthPageTransformer());
        }
    }

}

Pуководства Android

Pуководства Flutter

Руководство Android ViewPager2

1. Android ViewPager2 vs ViewPager

2. Example: ViewPager2

3. Example: Transformation

Pуководства Android

Pуководства Android

Новейшие статьи
